高頻脈沖電化學去毛刺

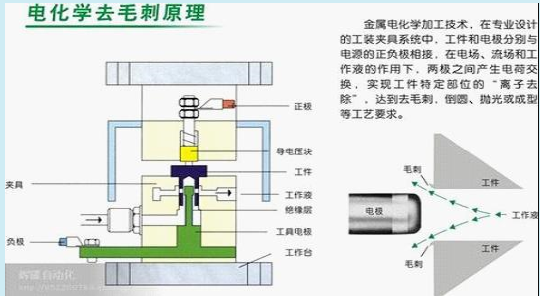

一、電化學去毛刺的原理

??ECM電化學去毛刺（electrochemical machining-ECM）是利用金屬在電解液中發生陽極溶解反應而去除工件上多余的材料、將零件去毛刺的一種方法。

電化學去毛刺決定因素

一、決定去毛刺去除量的主要參數：

??去毛刺電流：根據去毛刺工件的所去毛刺的范圍而定。

??去毛刺時間：根據去毛刺工件的毛刺大小有關。

??工件材料導電率：根據去毛刺工件的材質有關。

二、決定去毛刺質量的參數 ：

1、電流密度：電流的密度決定著切削量和表面質量。

2、電導率：電化學液的濃度決定著電導率，單位[mS]。根據去毛刺要求，電化學液的濃度應控制在8%-25%.（根據實際工件）。當然，溫度對電導率也有影響。

3、間隙：夾具（陰極）和工件（陽極）之間的間隙決定著電流大小和電解液的冷卻能力。

4、電化學液壓力：間隙中電化學液的壓力影響著電流和材料的去除，它同時決定著電解液的流量和流速。

5、電化學液溫度：溫度影響著電解液的傳導率，根據去毛刺要求，溫度應控制在20℃到35℃。（根據產品而定）

   6、電化學液的PH值：電化學液的PH值應該控制在6.5到8.5之間，（根據產品而定）電化學液的PH值決定著電解液的濃度和質量。

7、電化學液的純度：純凈的電化學液能確保恒量生產，并且可防止工件和/或夾具被阻塞。

電化學液在工作的作用

??為電化學去毛刺提供電路導通。

??冷卻夾具。

??沖走去毛刺中產生的廢屑。

電化學加工的反應

（鋼在與NaCl水溶液）

一、陽極反應

??Fe—2e          Fe+2

??Fe—3e          Fe+3

??4OH-—4e        O2↑+2H2O

??2CL-—2e        CL2 ↑

??Fe+2+2OH-        Fe（OH）2↓（墨綠色的絮狀物）

??沉淀為4Fe(OH)2+2H2O+O2       4Fe（OH）3↓

                            （黃褐色沉淀）

二、陰極反應（按可能性為）

??2H++2e         H2↑

??Na++e          Na↓

??按照電極反應的基本原理，電極電位最正的粒子將首先在陰極反應。因此，在陰極上只會析出氫氣，而不可能沉淀出鈉。

??電化學去毛刺過程中，由于水的分解消耗，電化學液的濃度逐漸變大，而電化學液中的Cl-和Na+僅起導電作用，本身并不消耗，因此對于NaCl電解液，只要過濾干凈，適當添加水分，就可長期使用。

??工具也可長期使用。

二、電化學去毛刺的特點

（１） 去毛刺范圍

   電化學去毛刺適用于不銹鋼、鋅合金、鋁制品、鈦材、銅、銀、金、中低碳鋼等導電材質零件。

   如：各種閥體、活塞、缸體鑄件等汽車配件、電器、電腦、LED制品、電子數碼配件、

   精密模具及五金制品行業。

（２）能以簡單的操作能去除各種工件形狀復雜的型面。 且不影響工件

（３）表面質量好

????? 去毛刺過程中無切削力和切削熱的作用，可以達到較低的表面粗糙度（Ra1.25～0.2μm）和±0.1mm左右的平均去毛刺 精度。電化學微細去毛刺鋼材的精度可達±10～70μm。

????? 適合于去除易變形或薄壁零件毛刺的精度。

（４）去毛刺過程中工具電極理論上無損耗，可長期使用。

??    因?yàn)楣ぞ哧帢O材料本身不參與電極反應，其表面僅產生氫反應，同時工具材料又是抗腐蝕性良好的不銹鋼或黃銅等，所以除產生火花短路等特殊情況外，工具陰極基本上沒有損耗。

（５）電化學去毛刺生產率高

??生產效率高。一般一個工件的的全部毛刺可在十幾秒之內全部去除干凈，而且易于實行多件平行生產，

?? 且去毛刺生產率不直接受去毛刺質量的制，一般適宜于大批量零件的去毛刺。

① 電化學去毛刺穩定，不影響工件精度。

② 工具電極的設計、制造和修正較簡單因而易于批量生產。

③ 電化學加工設備投資較低，占地面積小。

④ 電化學液對設備、工裝沒有腐蝕作用，電化學液環保。

三、電化學去毛刺的應用

１．電化學去毛刺

  機械加工中去毛刺的工作量很大，

  尤其是去除邊角毛刺，難度大。

  電化學去毛刺可以大大提高工作效率。

2. 深孔去毛刺

??工件較深較小的深孔，用傳統加工方法去毛刺根本無法完成。

??電化學深孔去毛刺系統能有效地解決此難題。

3. 型孔去毛刺

 對一些形狀復雜、尺寸較小的四方、六方、橢圓、半圓等形狀的通孔和不通孔，可采用電化學去毛刺

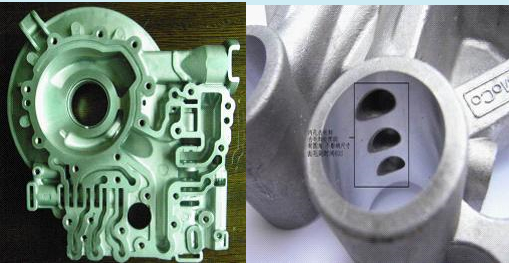

  電化學去毛刺實例
